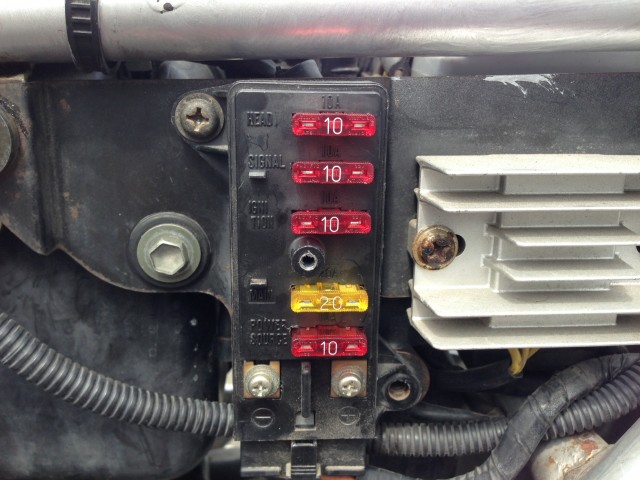

ヒューズＢｏｘを開けるとこうなってます。

　一番下に見える＋、−って書かれているネジはバッテリー直の電源です。
　メインＳＷに関係無く、常に電圧がかかてます。

　黄色い２０Ａのヒューズがメインヒューズです。
　これも、メインＳＷに関係無く、常に電圧がかかってます。
　左側がＩＮで右側がＯＵＴ。

　その下がパワーサプライのヒューズで、メインＳＷがＯＮの時に電圧がかかります。
　右がＩＮで左がＯＵＴ。

　これの配線は、写真には写ってませんが、下側のカプラーのオレンジの線です。
　右側から２列目。
　一番右の赤はバッテリーからの電源で、常に電圧がかかってます。
　手前がヒューズのＩＮ側で、後ろ側がＯＵＴ側

　右から２列目のオレンジが、メインＳＷＯＮで電源がはいります。
　手前がヒューズのＩＮ側で奥がＯＵＴ側。
　
　アクセサリを取る場合は、このオレンジの手前側（ヒューズの前）から取ると良いでしょう。
　但し、追加したアクセサリーにはヒューズを取り付ける必要があります。
