チェーンのサイズ（バイク用）

オートバイ用のドライブチェーンのサイズは

9種類存在しています。

・415

・420

・428

・520

・525

・530

・532

・630

・632

現在、主流なのは、420/428/520/525/530です、

年式が古い車輌に使われていたのが、532/630/632ですこの3サイズは、これから先発売される新車で採用される事は、まずありません。

415はレース専用車輌やモペットで使われています。

※自転車は415より内幅が薄く410サイズ細かくは「1/2×1/8インチ」と「1/2×3/32インチ」です。

数字が示す意味ですが

3桁の数字の

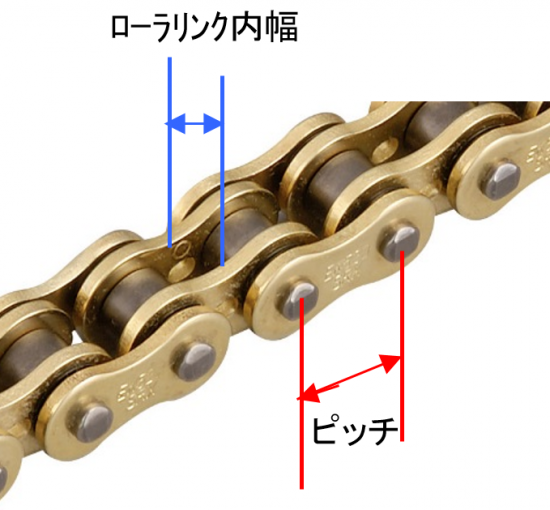

頭の一桁目　（例）420　の　４の部分はチェーンのピッチ（ピンとピンの間隔）を表します。

4＝12.7mm

5＝15.875mm

6＝19.05mm

後ろの二桁は　（例）420　の　20の部分はチェーン ローラーリンクの内幅（スプロケットが入る場所）を表します。

15＝4.763mm

20＝6.35mm

25及び28＝7.938mm

30＝9.525mm

※32は、30と同じ内幅ですが、ローラーの外径が大きくなっています。632は630のスプロケットにはまりません。532も530のスプロケットにはまりません。

サイズはチェーンを選定する上で最も基本で大事な部分になります。

ごくまれですが、520サイズのスプロケットに525を間違えて取付いてしまっている人を見かける事があります、チェーンが左右に振れてしまい非常に危険です。

間違った選定をしないよう、ぜひ上記、何となくでも覚えておいてください。
